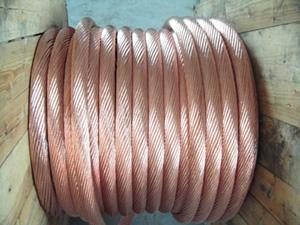

商品名稱：TJR1,TJR2,TJR3軟銅絞線
http://安徽萬邦特種電纜有限公司 http://www.ahwbtzdl.com/
產品詳細說明：
軟銅絞線外層的絞向?yàn)橛蚁?，除非供需雙方另有協議。相鄰層的絞向應相反?！?/strong>
2、TJR1,TJR2,TJR3軟銅絞線型號、規格、直流電阻如表1、表2、表3?！?/strong>
注：客戶如有特殊要求，可直接洽談?！?/strong>
TYPE: TJR1, TJR2, TJR3, TJR*1, TJR*2,TJR*3(GB12970-91)軟銅絞線是電氣裝備及電子電器式元件接線用的軟連接線。
表1 TJR1，TJRX1型
標稱截面Nominal cross section(mm2) | 計算截面Calculated sross section(mm2) | 結構 | 計算外徑Calculated | 20℃直流電阻，不大于DCresistance at 20℃ no higher than (Ω/km) | 計算重量Celculated | ||
單線總數Total number of single wires | 股數*根數/單線標稱直徑No.of strands*No.of wires Nominal diameter of a single wire(mm) | TJR1 | TJRX1 | ||||
0.10 (0.12) 0.16 (0.20) 0.25 (0.30) 0.40 0.50 0.63 (0.75) 1.00 1.60 (2.00) 2.5 4.0 6.3 10 16 25 (35) 40 (50) 63 (70) 80 (95) 100 (120) 125 160 (185) 200 250 315 400 500 630 800 1000 | 0.102 0.124 0.159 0.194 0.247 0.300 0.408 0.503 0.628 0.754 1.01 1.57 1.96 2.41 3.94 6.16 10.01 15.84 25.08 35.14 40.15 48.30 62.72 68.64 78.20 94.06 99.68 117.67 124.69 162.86 183.85 196.15 251.95 310.58 398.92 498.30 627.1 804.3 1003.6 | 9 7 9 11 14 17 13 16 20 24 32 32 40 49 49 49 49 84 133 133 133 133 189 189 259 259 259 324 324 324 324 444 444 703 703 703 1159 1159 1159 | 9/0.12 7/0.15 9/0.15 11/0.15 14/0.15 17/0.15 13/0.20 16/0.20 20/0.20 24/0.20 32/0.20 32/0.25 40/0.25 7*7/0.25 7*7/0.32 7*7/0.40 7*7/0.51 7*12/0.49 19*7/0.49 19*7/0.58 19*7/0.62 19*7/0.68 27*7/0.65 27*7/0.68 37*7/0.62 37*7/0.68 37*7/0.70 27*12/0.68 27*12/0.70 27*12/0.80 27*12/0.85 37*12/0.75 37*12/0.85 37*19/0.75 37*19/0.85 37*19/0.95 61*19/0.83 61*19/0.94 61*19/1.05 | 0.44 0.45 0.56 0.60 0.68 0.74 0.86 0.96 1.05 1.14 1.30 1.63 1.82 2.25 2.88 3.60 4.59 6.17 7.35 8.70 9.30 10.20 12.00 12.53 13.02 14.28 14.70 17.39 17.90 20.20 21.74 21.80 24.72 26.25 29.75 33.25 37.35 42.30 47.25 | 176 145 133 92.9 72.9 60.3 44.2 36.0 28.8 24.0 17.9 11.5 9.24 7.58 4.64 2.97 1.83 1.16 0.736 0.525 0.459 0.382 0.294 0.269 0.236 0.196 0.185 0.157 0.148 0.113 0.100 0.0940 0.0732 0.0594 0.0462 0.0370 0.0294 0.0229 0.0184 | 179 147 115 94.4 74.1 61.3 44.9 36.6 29.3 24.4 18.2 11.7 9.39 7.92 -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- | 0.94 1.15 1.47 1.80 2.29 2.80 3.79 4.70 5.86 7.04 9.43 14.7 18.3 22.7 37.1 58.0 94.3 150 239 334 382 459 597 653 744 895 948 1119 1186 1549 1749 1866 2397 2954 3795 4740 5965 7651 9547 |
:
:
:
:
:
